De rol van versnellingen en rekken in lasersnijmachines

In lasersnijapparatuur dient het tandwiel- en racksysteem als een kerntransmissiecomponent, die een beslissende rol speelt in bewegingsnauwkeurigheid en stabiliteit. Door precieze meshing draagt ​​het vermogen over om de multi-as gecoördineerde controle van de snijkop te bereiken, waardoor de efficiëntie en precisie van lasersnijprocessen worden gewaarborgd.

Principes en functies

Precisietransmissiemechanisme

Gears verzenden koppel via tandbetrokkenheid en biedt een hoge transmissie -efficiëntie (> 98%) en precieze overbrengingsverhoudingen. Dit maakt een nauwkeurige aanpassing van de snelheid en koppel mogelijk, waardoor de snijkop wordt ingediend om complexe X/Y/Z-Axis-bewegingen uit te voeren voor bewerking op micronniveau (± 0,01 mm).

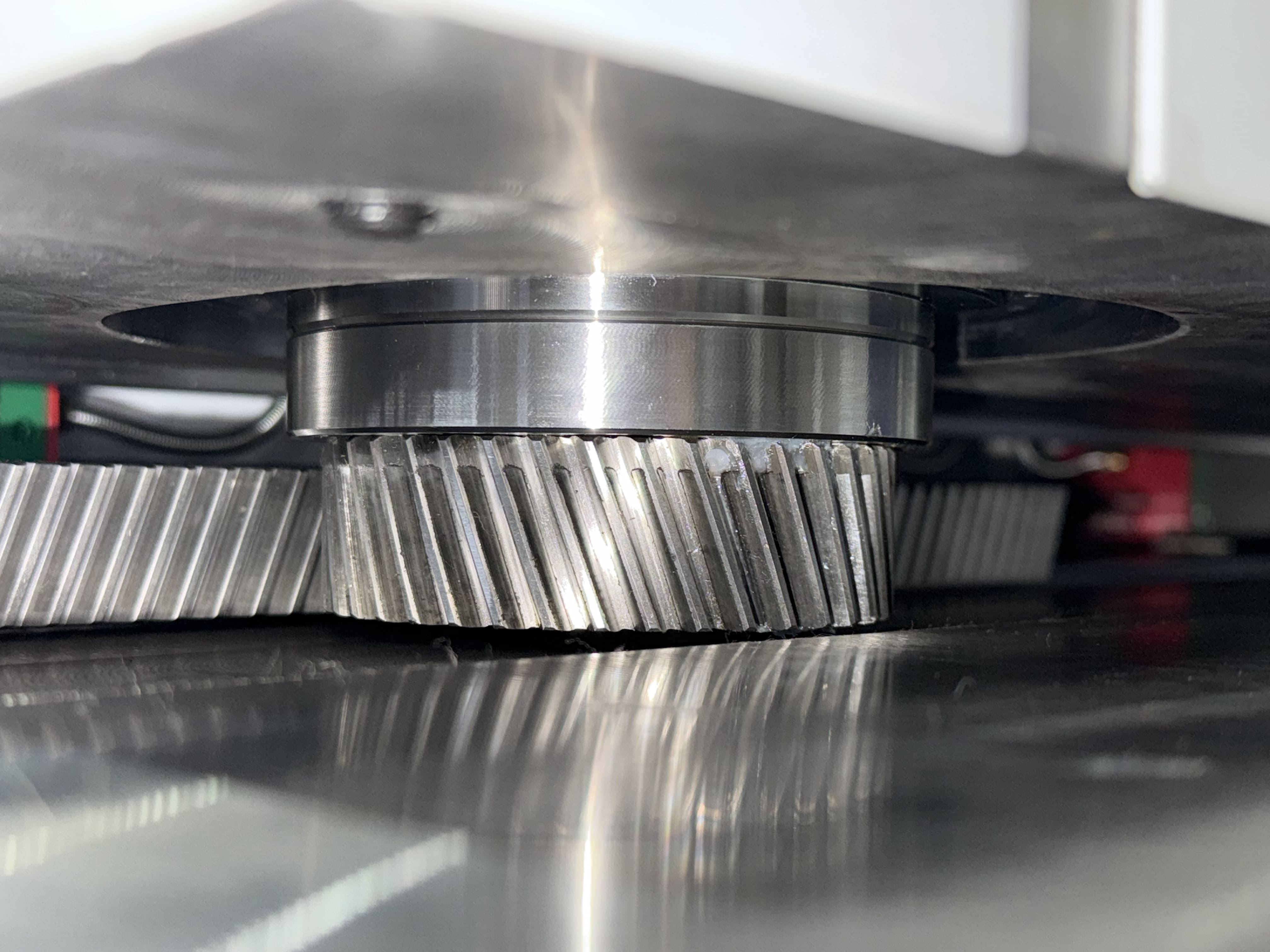

Rek structurele kenmerken

Rekken hebben lineaire tandprofielen, gelijk aan cilindrische tandwielen met oneindige toonhoogtecirkels. Lasersnijders gebruiken gewoonlijk rechte of spiraalvormige rekken. Schreven rekken, met hun hogere contactverhouding (> 30% verbetering), soepeler transmissie en lagere geluidsniveaus (<65 dB), hebben de voorkeur voor hoge-snelheidstoepassingen.

Belangrijke industriële voordelen

Positionering van meerdere as: samenwerkingsbewerking van rekken en servo-motoren bereikt de positioneringsnauwkeurigheid van ± 0,01 mm.

Hoge dyamische respons: geoptimaliseerd versnellingsbakontwerp ondersteunt 2G -versnelling voor 200 m/min snijsnelheden.

Verbeterde laadcapaciteit: spiraalvormige tandbetrokkenheid verhoogt het contactgebied, waardoor de lading van één tand met 15-20% wordt verminderd en de levensduur van de componenten wordt verlengd tot 20.000 uur.

Onderhoudsrichtlijnen

Montage -inspectie: zorg voor versnellingsuitlijningstolerantie ≤0,02 mm met uniforme contactpatronen.

Opruimingsregeling: handhaaf de speling binnen 0,05-0,08 mm; Zero-backlash-werking is verboden.

Smeerbeheer: gebruik ISO VG220 versnellingsvet met aanvulling om de 500 bedrijfsuren.

Veiligheidsmaatregelen: installeer IP54-beoordeelde beschermingsbekledingen voor blootgestelde versnellingen; Vermijd contact tijdens het gebruik.

Foutdetectie: onmiddellijke afsluiting vereist voor abnormale trillingen (> 50 μm amplitude) of ruis (> 75 dB).
